線繞電阻是固定電阻的一種。線繞電阻器是用電阻絲繞在絕緣骨架上構成的。電阻絲一般采用具有一定電阻率的鎳鉻、錳銅等合金制成。絕緣骨架是由陶瓷、塑料、涂覆絕緣層的金屬等材料制成管形、扁形等各種形狀。電阻絲在骨架上根據需要可以繞制一層，也可繞制多層，或采用無感繞法等。繞線電阻主要適用于精密儀表、電訊儀器、電子設備等交直流電路中作分壓、降壓、分流及負載電阻等。

繞線電阻器是用鎳鉻線或錳銅線、康銅線繞在瓷管上制成的，分固定式和可調試兩種。繞線電阻器的特點是阻值精度極高，工作時噪聲小、穩定可靠，能承受高溫，在環境溫度170℃下仍能正常工作。但它體積大、阻值較低，大多在100千歐以下。另外，由于結構上的原因，其分布電容和電感系數都比較大，不能在高頻電路中使用。

線繞電阻器是用電阻絲繞在絕緣骨架上構成的。電阻絲一般采用具有一定電阻率的鎳鉻、錳銅等合金制成。絕緣骨架是由陶瓷、塑料、涂覆絕緣層的金屬等材料制成管形、扁形等各種形狀。電阻絲在骨架上根據需要可以繞制一層，也可繞制多層，或采用無感繞法等。

線繞電阻是固定電阻的一種。它的電路符號與普通電阻相同。線繞電阻的內部及外形結構如圖所示。它的最里層是一玻璃纖維芯柱，在芯柱上繞有電阻絲。電阻的兩根端線與焊腳引線在內部壓接在一起，外層用絕緣封裝填料將其密封。

線繞電阻器的種類

線繞電阻器的種類較多，一般可分為固定式和可調式兩種。

常用的線繞電阻器有：RX20型、RX21型、RX22型被釉線繞電阻器，RX25型涂漆線繞電阻器，RX24型功率型線繞電阻器，RX10、RX12型精密線繞電阻器，RXG5型線繞瓷殼電阻器等。

由于線繞電阻器具有精度較高、穩定性較好的特點，因此可用于儀器儀表的電路中，如指針式萬用表的分壓、分流電路，也可用于電阻箱電路。又因其能承受較大的功率，也用在電源電路中做限流電阻，但由于其具有較大的電感，故不能用于高頻電路（對電路有干擾）。

線繞電阻器工作原理

線繞電阻器是用電阻絲繞在絕緣骨架上再經過絕緣封裝處理而成的一類電阻器，如圖所示，電阻絲一般采用一定電阻率的鎳鉻、錳銅等合金制成，絕緣骨架一般采用陶瓷、塑料、涂覆絕緣層的金屬骨架。具有溫度系數小，精度較高的特點。在線繞電阻器中，有一種用陶瓷做骨架，在電阻器的外層涂釉或其他耐熱并且散熱良好的絕緣材料的大功率線繞電阻器，線繞電阻器的特點是耗散功率大，可達數百瓦，主要用作大功率負載，能工作在150℃~300℃溫度的環境中。

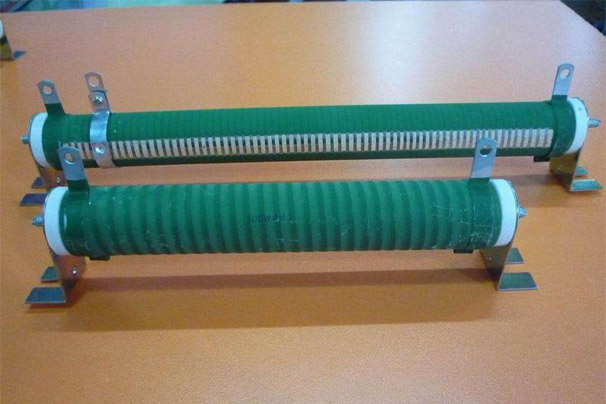

在線繞電阻器中，還有一種可調線繞電阻器，它是在線繞的外面裝有可移動的卡環作為接觸引出端，在釉（漆）層上面留有狹長的窗口，露出繞線接觸道，卡環通過觸點在接觸道上移動就可以調節阻值，所以是一種可變電阻器。常見的有被釉線線繞電阻器和涂漆線繞電阻器兩種。

繞線電阻的作用

線繞電阻器是用電阻絲繞在絕緣骨架上構成的，一般采用有一定電阻率的媒介，如鎳鉻、錳銅等合金制成。繞線電阻器主要用來在低頻交流電路中發揮降壓、分流、負載、反饋、轉能、匹配等作用，或在電源電路中起到吸收器和分壓器的作用，也可用作震蕩回路和變壓器內衰減調整及脈沖形成電路中的分流器。此外，也可用于整流器中濾波級電容器的放電和消火花。同時可廣泛應用于家電、醫療設備、汽車行業、鐵路、航空、軍用設備儀器等領域。

繞線電阻制作過程

制作思路大體是這樣的：繞線電阻是將電阻絲按一定方向纏繞在絕緣棒或絕緣柱上，但是這種單螺旋繞線電阻接在電路中會產生電感效應，影響準確度。為了消除這種影響，于是采用雙螺旋反向纏繞的方法，讓兩個線圈產生的電感量相互抵消，整個繞線電阻對外電路呈現無感或者微感，這便是無感繞線電阻。工作原理是讓兩個磁場方向相反的線圈相互抵消各自的電感量，對外電路呈現出來無感或微感的特征。

繞線電阻怎么看阻值和功率

將該電阻和滑動變阻器串聯在同一電路中，用電流表測出通過該電阻的電流I，用電壓表測出該電阻兩端的電壓U，由R=U/I算出該電阻阻值，由P=UI算出功率即可。
